TB-L1690
摘要：主結構鑄件采用高品質鑄件、一體成型技術，箱形結構設計，幾何形位精度極佳，經退火處理消除應力，組織堅實、永久確保品質;
TB-L1690
三軸直聯,立柱堅實,床身堅實,結構耐久
分類：兩線一硬機型
發布： 2024-09-27 14:27:47
-
資料下載
華南區域：15908770527（黃經理）
華東區域：15908770466（宋經理）
華北區域：15908770357（王經理）
西南區域：15908770531（單經理）
詳情描述
產品亮點
- 主結構鑄件采用高品質鑄件、一體成型技術，箱形結構設計，幾何形位精度極佳，經退火處理消除應力，組織堅實、永久確保品質;
- 鑄件由美國應達中頻感應電爐熔煉澆注而成，經布魯克Q8Magellan型、Q4Tasman型直讀光譜儀、萬能材料試驗機、電子布氏硬度計、金相顯微鏡等高端檢測設備分析，合理的結構強度及加強筋肋的搭配，提供機械之高剛性;
- 箱型底座、滑鞍大跨距支撐，結構堅實，光機精度保持良好;
- 底座采用4軌結構設計，配合軌道之間的大跨距設計，使機床在重切削方面展現獨特的堅實性;
- X/Y軸軌道采用原裝進口精密線性導軌，具有高剛性、低噪音、低摩擦系數特性，適合高速、高精度加工需要;
- Z軸采用滑動導軌設計，確保良好的循圓精度和切削力度;
- 精密滾珠螺桿采用雙螺母設計，兩端支承座采用進口絲杠專用軸承、精密鎖緊螺母進行預拉，確保光機在熱膨脹時的精度保持;
- 三軸絲桿與馬達直聯傳動，可獲得較佳精度表現，節省非加工時間;
- 潤滑系統采用容積式分配閥，定時定量供油，確保潤滑均勻，延長機床的使用壽命。
適用范圍
該產品系列是高精度、高性能的兩線一硬立式加工中心，X/Y軸線軌提供高效位置精度支持、Z軸硬軌強化切削力度及循圓精度;廣泛運用于航空航天、軍工、汽車、摩托車、家電、電子、通信、醫療器械、儀器儀表、模具加工等行業。

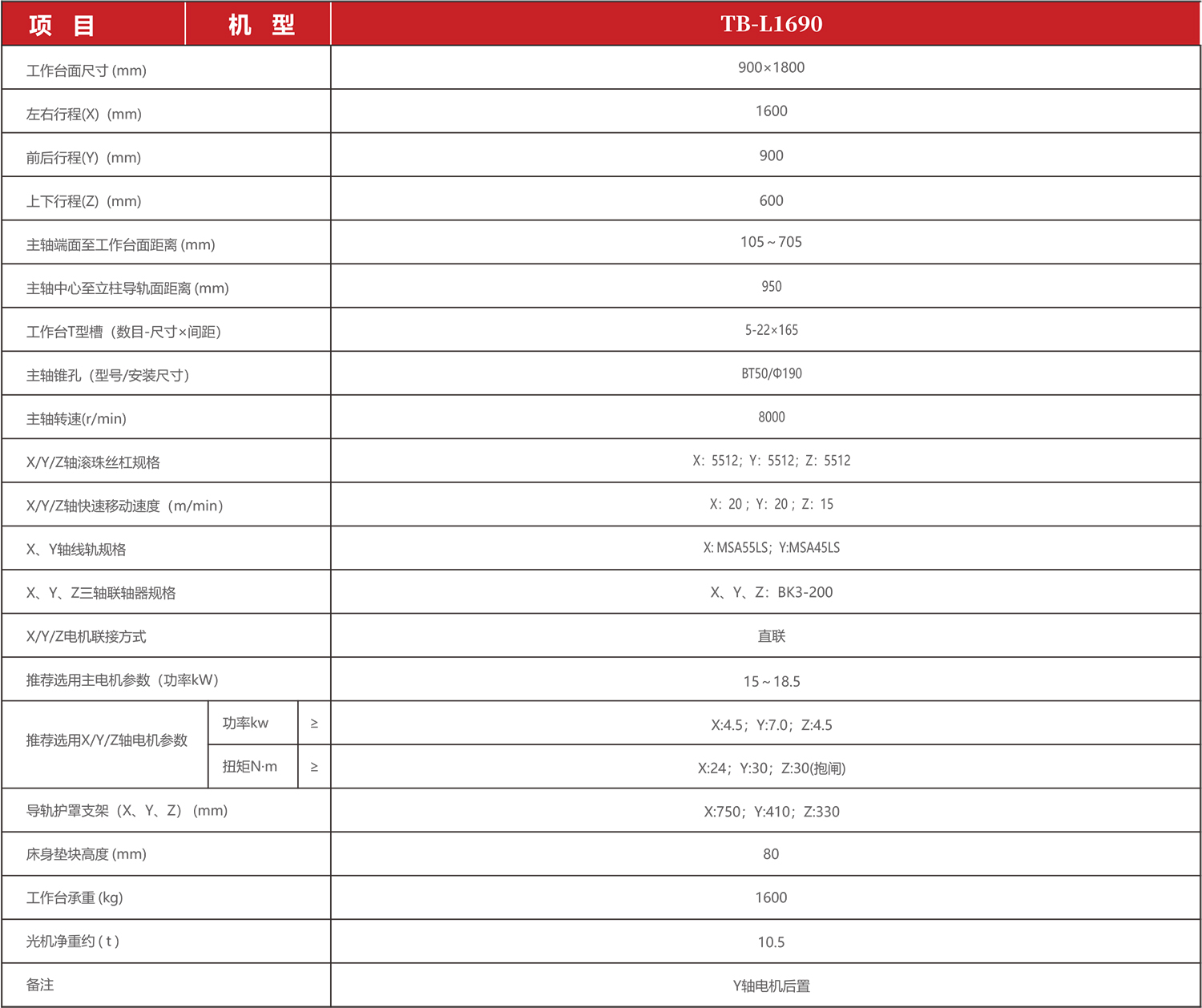

技術參數
